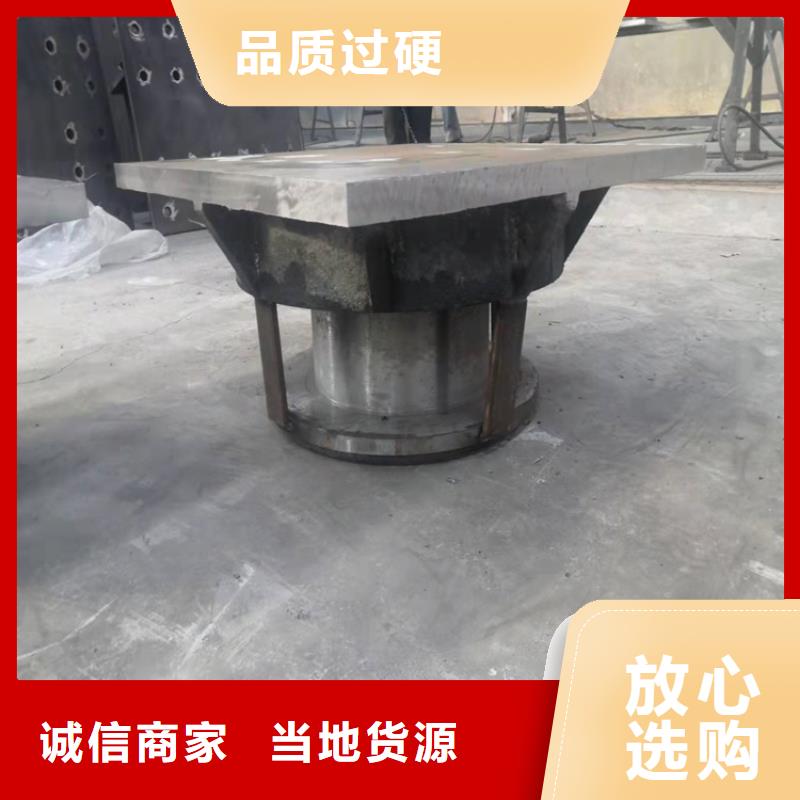

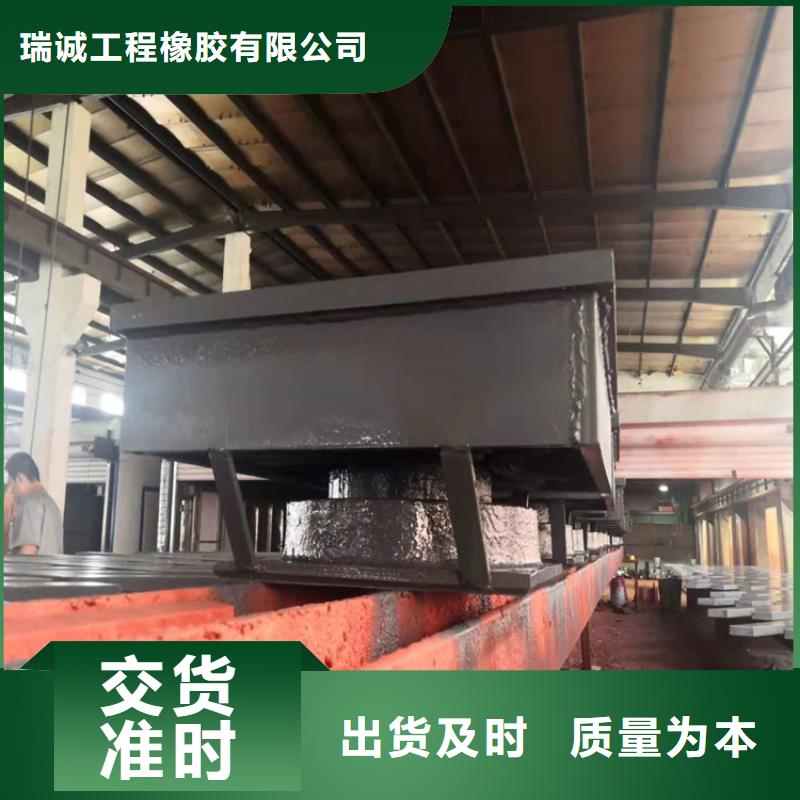

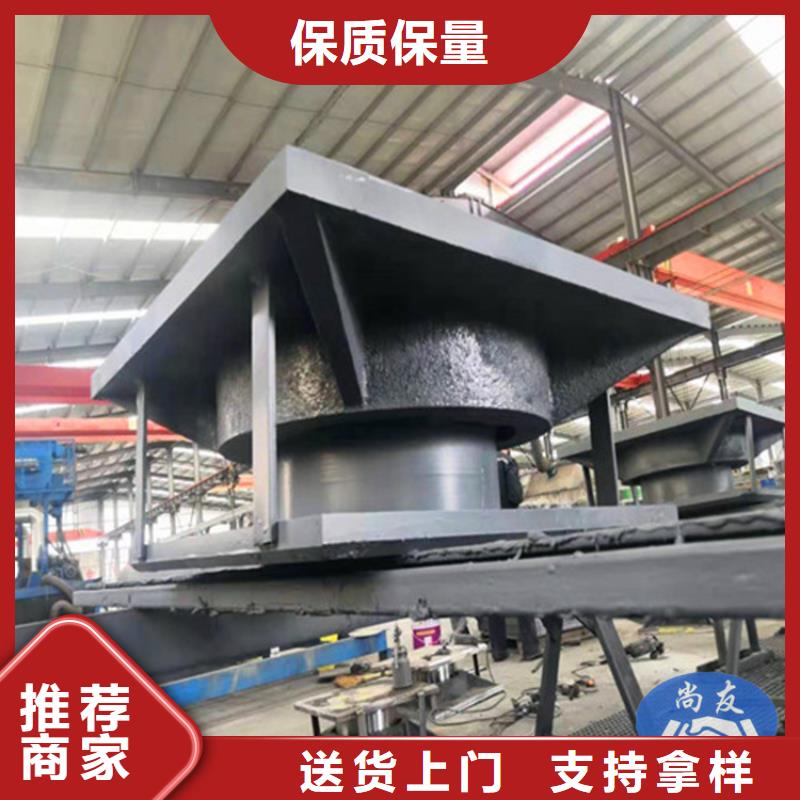

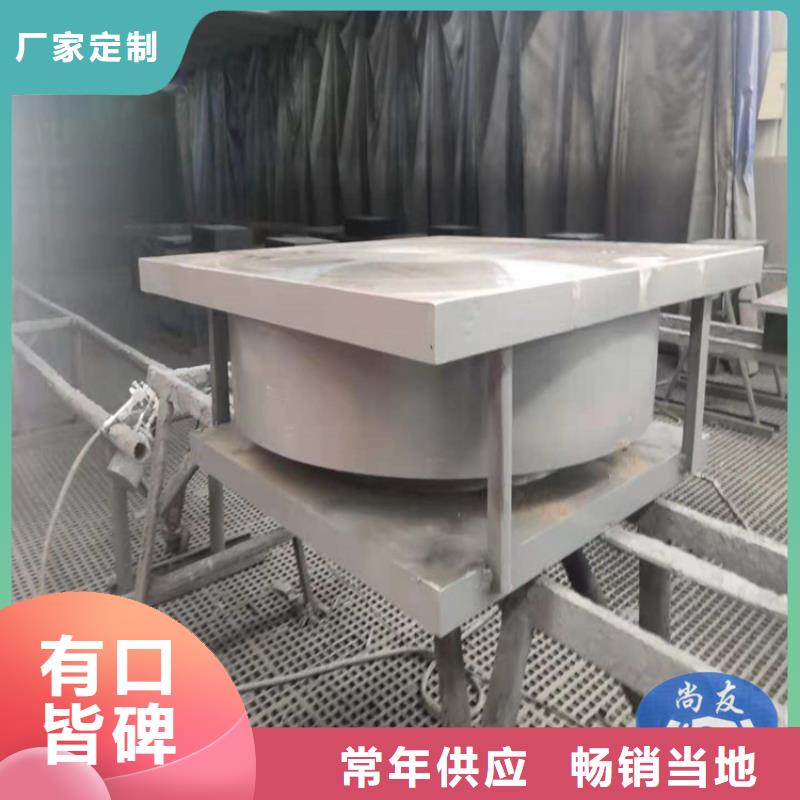

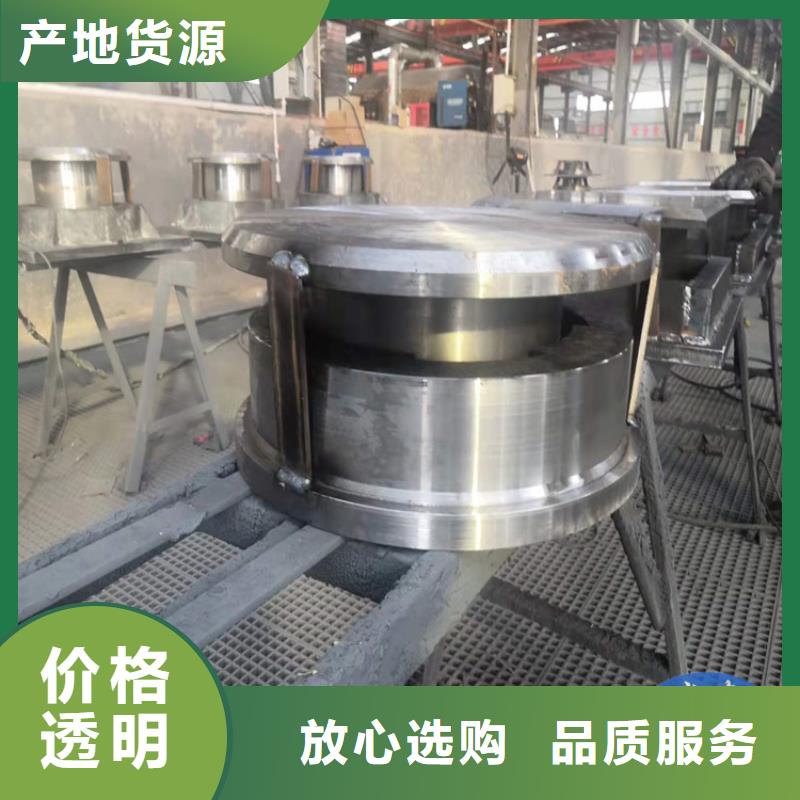

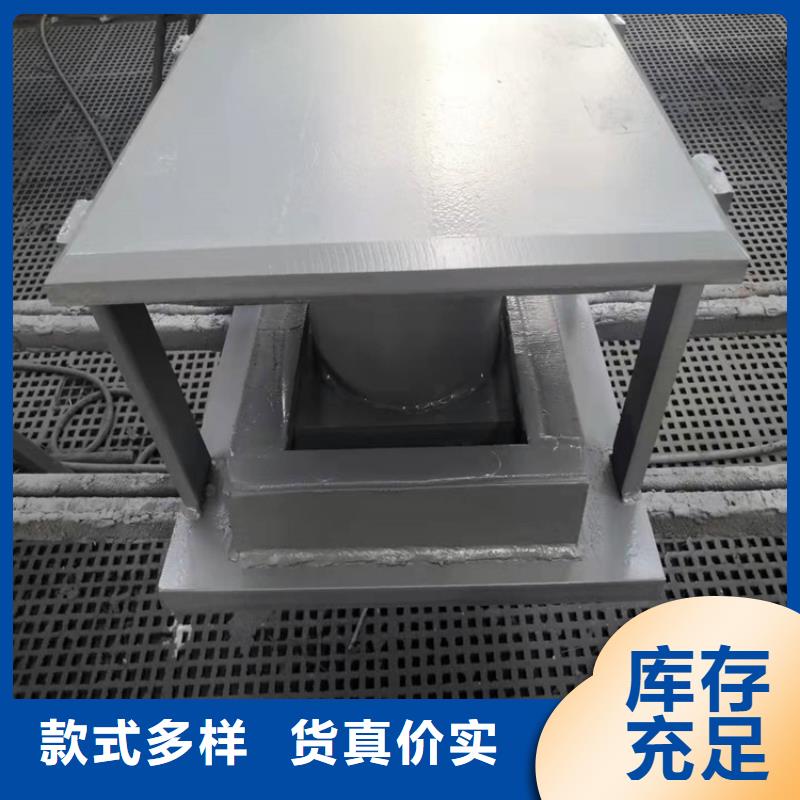

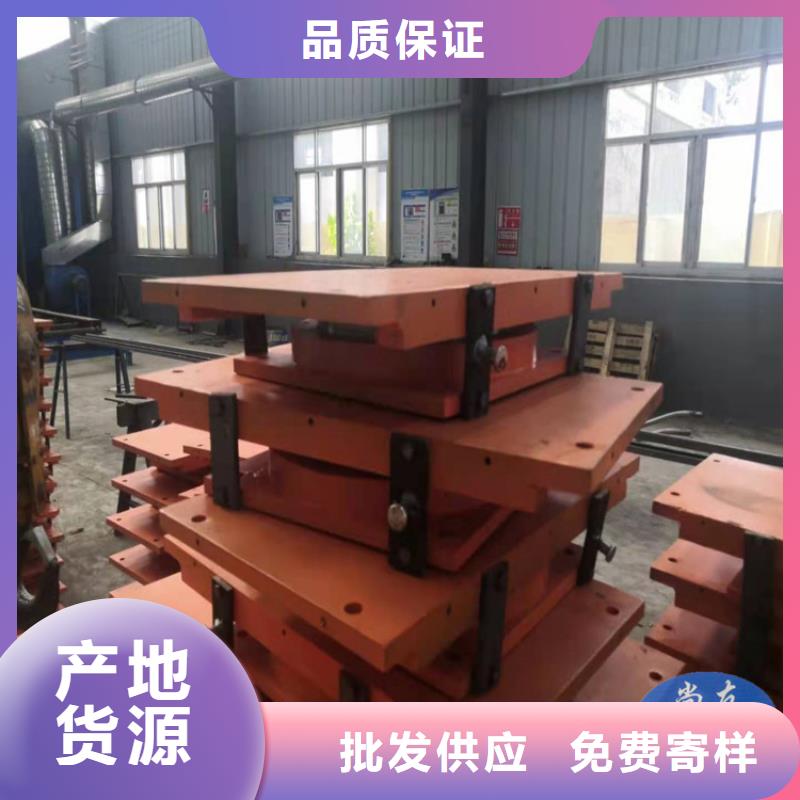

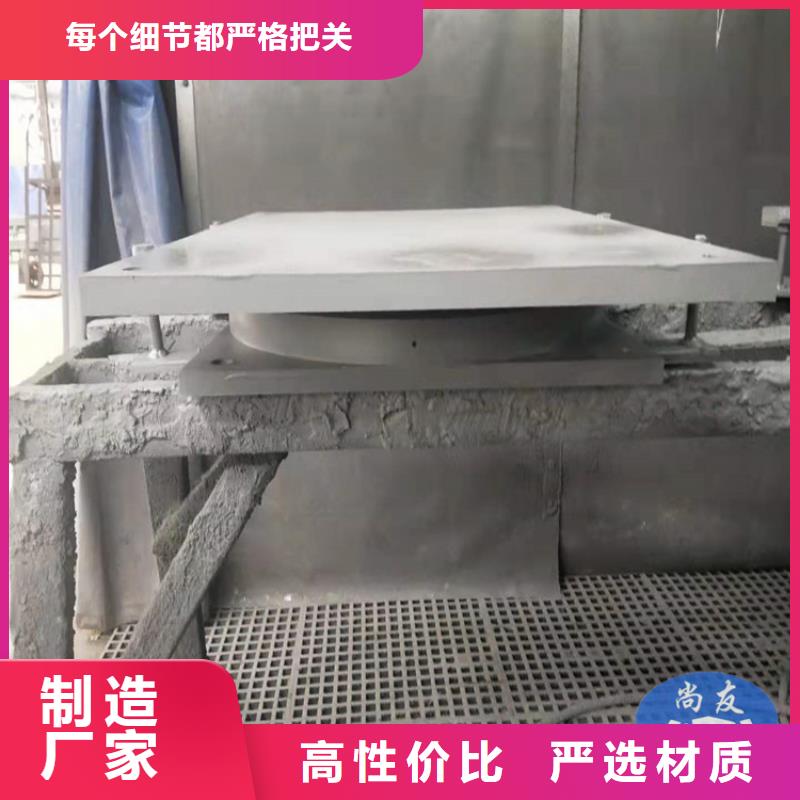

抗震型盆式橡胶支座的安装选择： 1.抗震型盆式橡胶支座有多向活动和单向活动之分，多向活动支座上下钢板应根据实际需要做成方形或圆形均可，下钢板放置支座处就扣5mm深度凹槽以放置支座。 2.单向活动支座顺桥向位移量与多向活动支座相同，横桥向位移量为顺桥向位移量十分之一，所以当横桥向位移量不大时，可选择单向活动支座。 抗震盆式橡胶支座由顶板、不锈钢滑板、聚四氟乙滑板、中间钢板、橡胶板、密封圈、底盆、支座锚栓等组成。抗震盆式橡胶支座的优点： 1、桥梁支座采用刚、柔结合的方式起到抗震的作用，增大支座的消耗能力进而增大抗震效果。 2、抗震橡胶支座转动角度是0.02rad。 3、抗震盆式橡胶支座具有良好的密封性。 4、套筒加螺栓的方式，更容易安装和维修。

盆式橡胶支座在橡胶轴承的基础上，进一步改进后的更完美的橡胶轴承。盆式橡胶支座变形机制 (1)使用底盆上的橡胶块三的限制，获得较大的容量(2)使用中间衬聚四氟乙烯板和顶板不锈钢板低摩擦系数较大的水平位移;(3)使用锅三力弹性橡胶块均匀压缩大角度。 传统的常用桥梁支座有： 垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。 ①垫层支座。用油毛毡或石棉板做成垫层支承上部结构,用于跨度小于6米（铁路桥）或10米（公路桥）的简支板式桥和梁式桥。 ②平板支座。由上、下两块平面铸钢板（座板）构成,用于跨度小于8米或12米的梁式桥。座板之间如加设销钉，即可构成固定支座。 ③弧形支座。其活动支座系由平板支座中的下座板改为圆弧面板而成（图2a），可提高其滑移和转动性能，用于跨度小于20米的公、铁路桥。在座板间加销钉即成固定支座。 ④摇轴支座。用铸钢摇轴与上、下座板组成(图2b)的活动支座，用于中等跨度梁式桥。 ⑤铰式固定支座。由铸钢上、下摆组成（图2c）,两摆之间嵌以摆卡,以控制横向滑动。是用于大跨度梁式桥的固定支座。 ⑥铰式辊轴支座。在铰式固定支座的下摆下面加设锻钢辊轴和铸钢座板而成（图2d），辊轴的数量及尺寸根据支承反力的大小来确定。常用于大跨度梁式桥的活动支座。 ⑦双向活动支座。系由两层互相叠置，而在正交的两个方向均能滚动的铰式辊轴支座构成，用于宽度大的梁式桥。

抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。抗震盆式橡胶规格按JT391-1999要求分为31级。支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。GPZ(KZ)分为GD(固定式),它是由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。减震原理主要是当支座水平力大于支座设计竖向承载力的20％后，消能板开始滑移，起到一道隔震效果，然后阻尼圈发挥二道阻尼效果，盆式橡胶支座起到抗震作用。
