钢板-【镀锌方管】做工细致

基本厚度
基本厚度允许偏差
理论质量(kg/m²)
菱形
扁豆
圆豆
2.5
±0.3
21.6
21.3
21.1
3．O
±O．3
25.6
24.4
24.3
3.5
土0.3
29.5
28.4
28.3
4．O
±O．4
33.4
32.4
32.3
4.5
±O．4
38.6
38.3
36.2
5．O
+O．4
42.3
40.5
40.2
-O．5
5.5
+O．4
46.2
44.3
44.1
-O．5
6
+O．5
50.1
48.4
48.1
-O．6
7
0.6
59
58
52.4
-O．7
8
+O．6
66.8
65.8
56.2
-O．8
         
注：
       
1．钢板宽度为600～1800mm，按50mm进级；长度为2000～12000mm，按100mm进级。
2．花纹纹高不小于基板厚度0．2倍。图中尺寸不作为成品检查依据。
 
3．钢板用钢的牌号按GB/T700，GB/T712，GB/T4171规定。
 
4．钢板力学性能不作保证，当需方有要求时，按有关标准规定，也可由双方协定。
5．钢板以热轧状态交货。
     

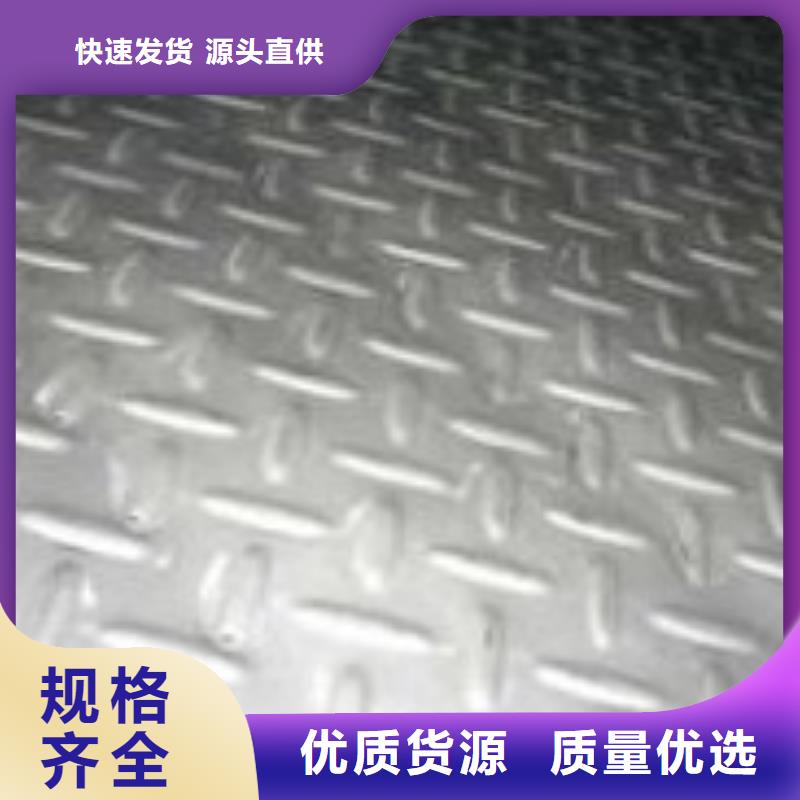

表面带有花纹的钢板称为花纹板，其花纹成扁豆形、菱形、圆豆形、扁圆混合形状。花纹钢板也称网纹钢板，是其表面具有菱形或突棱的钢板。花纹可以是单一的菱形、扁豆形或圆豆形，也可以由两种或两种以上花纹适当地组合成为组合型花纹板。

        花纹板用途

        花纹主要起防滑和装饰作用。组合型花纹板的防滑能力、抗弯能力、节约金属量及外观等方面的综合效果，均明显优于单一型花纹板。花纹钢板广泛用于造船、锅炉、汽车、拖拉机、火车车厢及建筑等行业。花纹钢板由于其表面有突棱，有防滑作用，可用作地板、厂房扶梯、工作架踏板、船舶甲板、汽车底板等。花纹钢板用于车间、大型设备或船舶走道和楼梯的踏板，是表面压出菱形或扁豆形花纹的钢板。

        花纹板生产要求

        钢板是由普通碳素钢1-3号乙类钢生产的，厚度为2.5-8毫米，宽度为600-1800毫米，长度为2000-12000毫米。花纹钢板的规格以基本厚度(突棱的厚度不计)表示，有2.5-8毫米10种规格。花纹板钢板用1-3号。花纹板高不小于基板厚度0.2倍；花纹钢板按实际重量或理论重量交货；标记示例：用Q235-A制成的，尺寸为4*1000*4000mm.圆豆花纹钢板，其标记为：圆豆形花纹钢板Q235-A-4*1000*4000-GB/T3277-91菱形花纹钢板，其标记为：菱形花纹钢板板B3-4*1000*4000-GB3277-82；钢板以热轧状态交货；花纹钢板表面不得有气泡、结疤、拉裂、折叠和夹杂、钢板不得有分层。

        表面质量分为两级：

        普通精度：钢板表面允许有薄层氧化铁皮、铁锈、由于氧化铁皮脱落所形成的表面粗糙和高度或深度古超过允许偏差的其他局部缺陷。花纹上允许有不明显的毛刺和高度不超过纹高的个别痕迹。单个缺陷的 面积不超过纹长的平方。

        较高精度：钢板表面允许有薄层氧化铁皮、铁锈和高度或深度不超过厚度公差之半的其他局部缺陷。花纹完整无损，花纹上允许有高度不超过厚度公差之半的局部的轻毛刺。

        花纹钢板用钢牌号按GB/T700(碳素结构钢）、GB/T712(船体用结构钢）和GB/T4171(高耐候性结构钢）的规定供应，乙类普通碳素结构钢轧制，化学成分符合GB700《普通碳素结构钢技术条件》的规定。表面带有凸起（或凹陷）花纹的钢板。

  花纹钢板也称网纹钢板，是其表面具有菱形或突棱的钢板。
