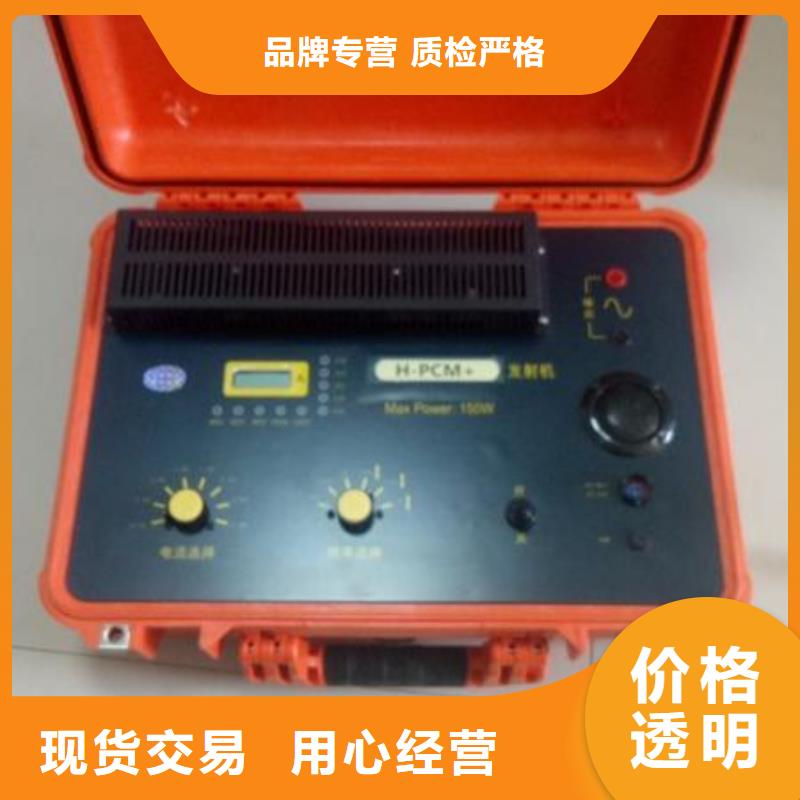

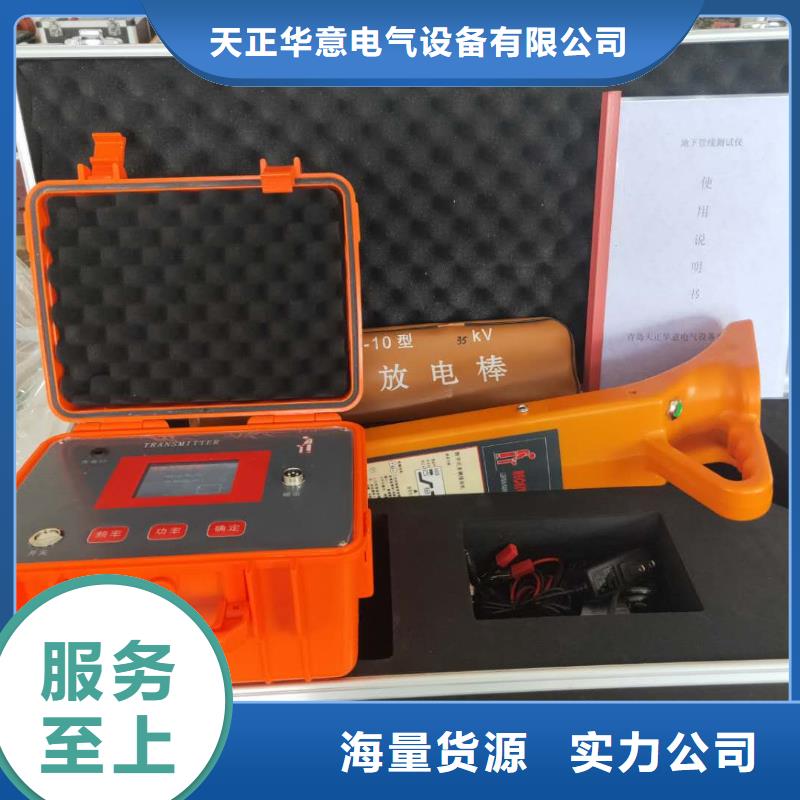

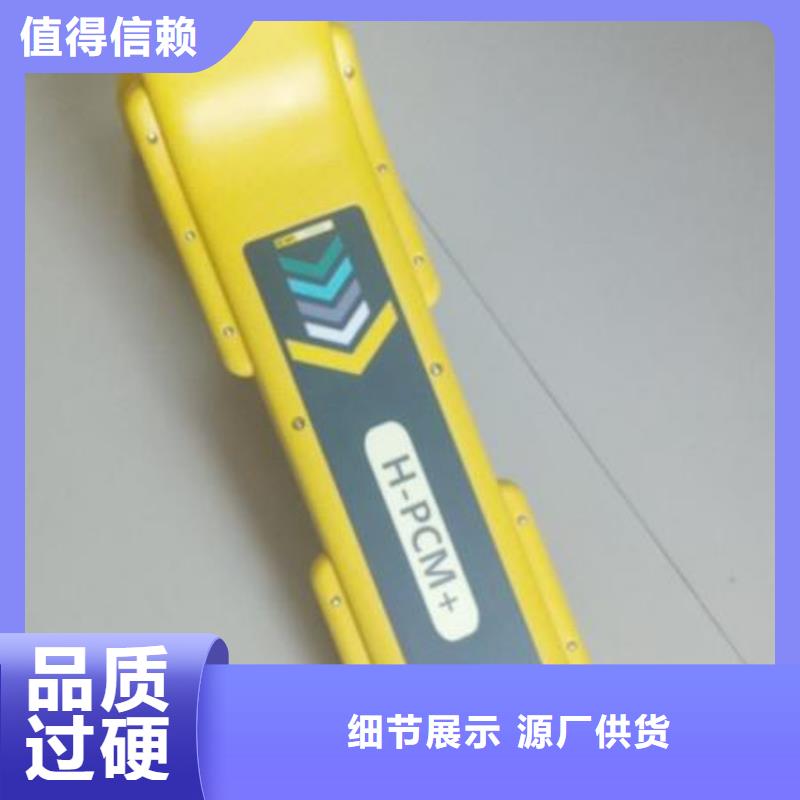

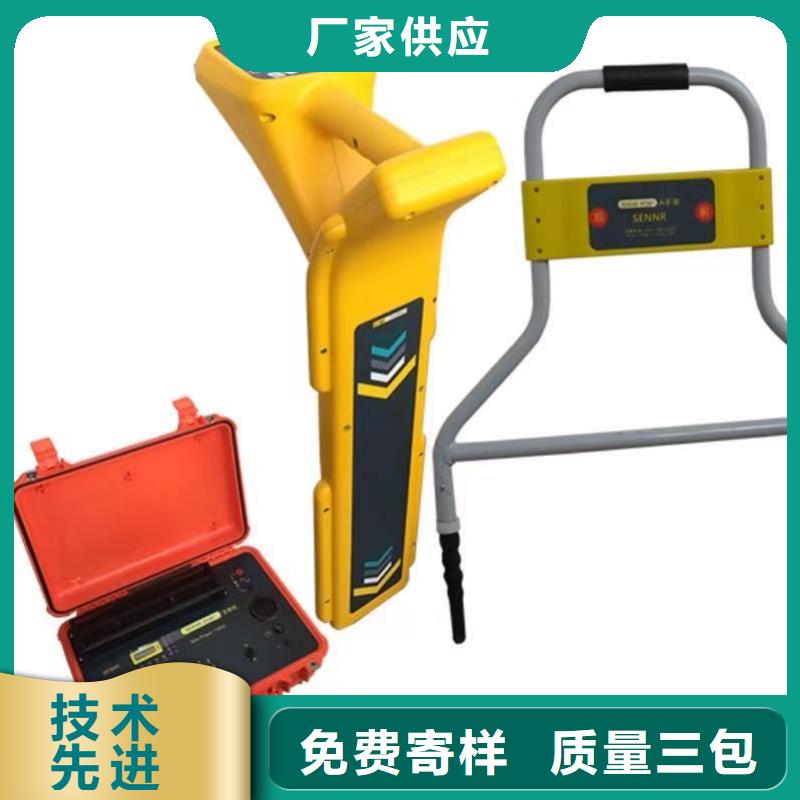

安徽芜湖地下电缆管线探测仪 青岛天正华意电气设备有限公司敬告欢迎使用本公司为您提供的产品!请在仔细阅读本用户手册，尤其是关注其中的和提示之后，再正式使用本产品。本公司不断地对产品进行改进完善，提供的仪器个别地方可能与本手册的内容有所不同，请注意查阅随机资料。本产品没有可以自行维修的部分，请勿拆机！出现故障请及时与本公司联系。开始之前 用户设置本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。2、若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。用户设置界面如右下图所示：3、按标定键 ，可以将（工频频率）设置为50Hz或60Hz。4、按测量键 ，可以将（深度单位）设置为m（米）或 ft（英尺）。5、设置完成后，长按开关/静音键 关机，设置完成。6、本设置只需进行一次，设置内容关机不丢失。如以后使用中发生错误，可以再次进行。章 概述一、概述管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

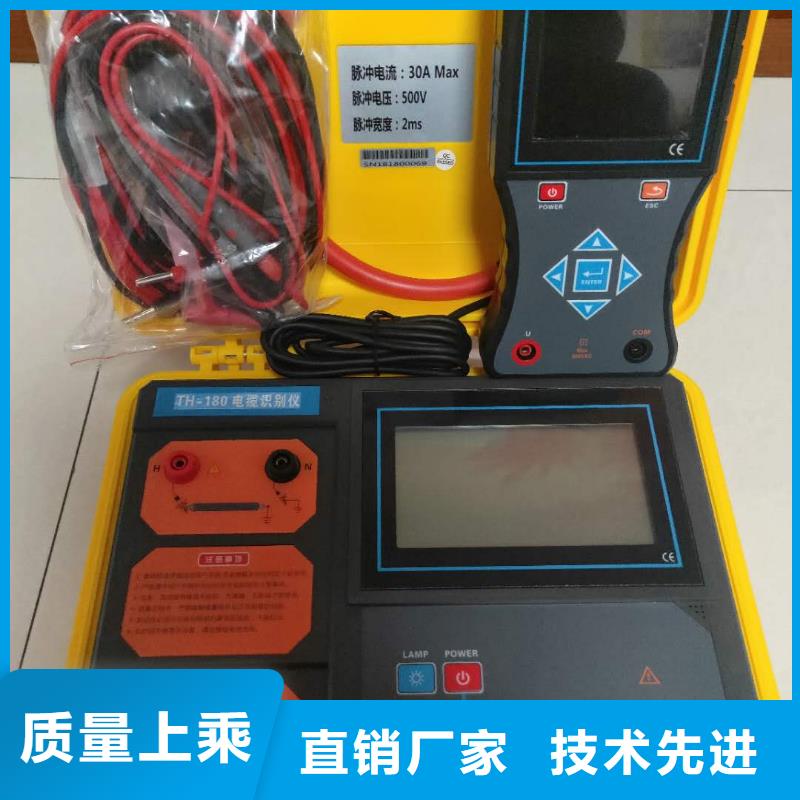

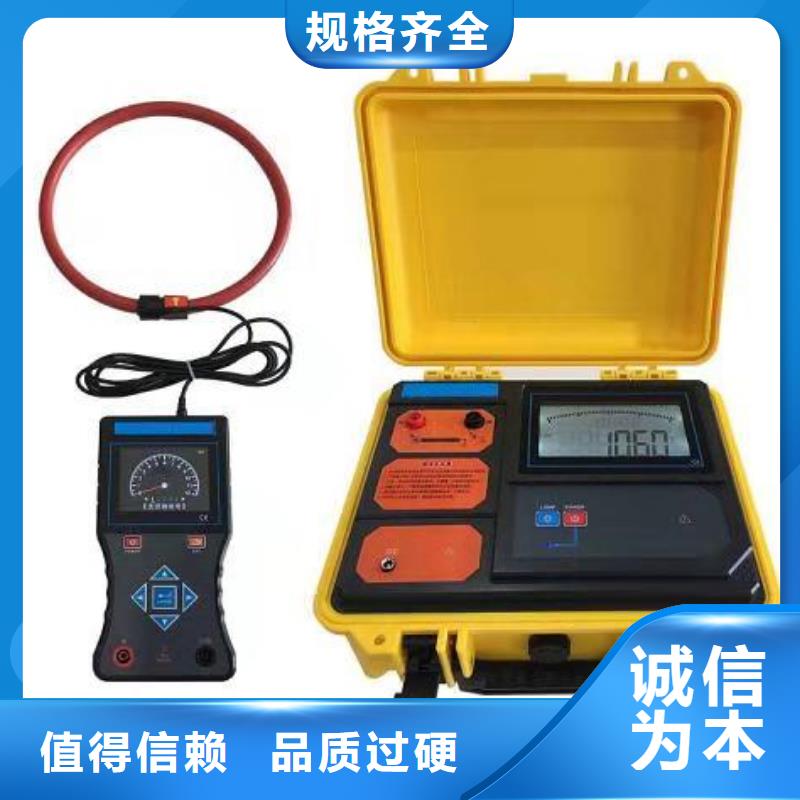

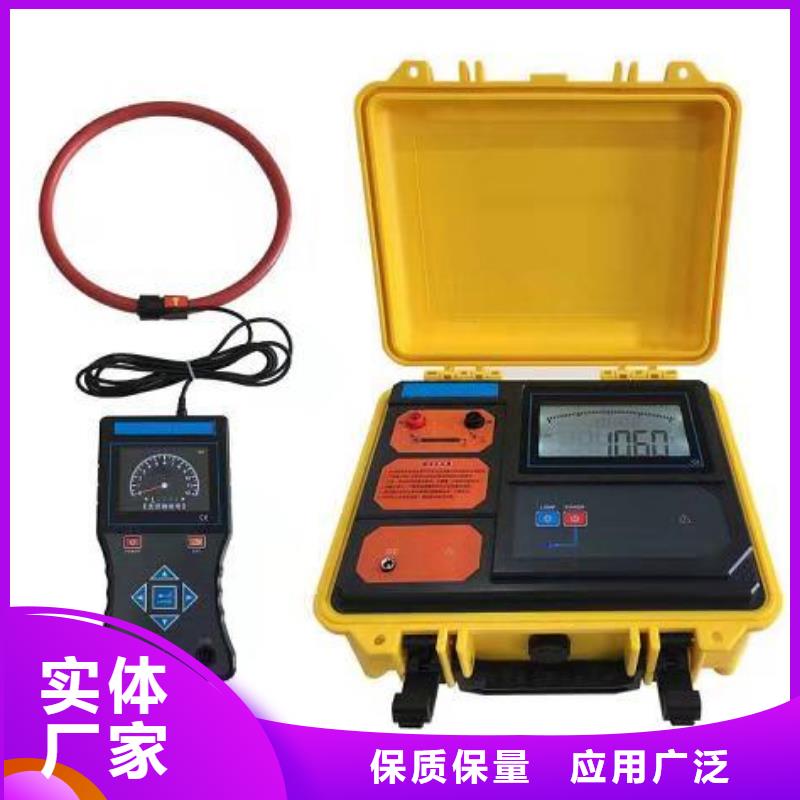

安徽芜湖地下电缆管线探测仪?电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。发射机采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因电流有方向性，所以检测也具有方向性。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。接收机为手持设备，3.5寸彩色液晶屏，内置高速微处理器，对发射机的脉冲编码电流信号进行识别并解码，动态显示，能快速自动识别目标电缆，同时具有交流电压检测功能，量程为AC 0.01V～600V(50Hz/60Hz)。柔性电流钳为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，快速。特别提示：本电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围，即不带电识别。识别时，需要同时使用本仪器的发射机和手持接收机。
