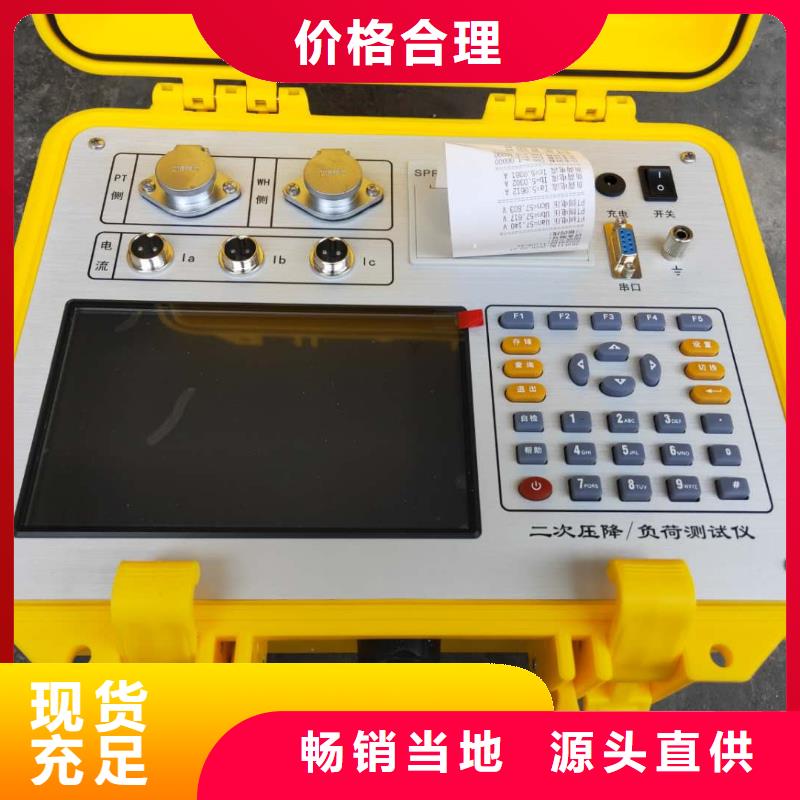

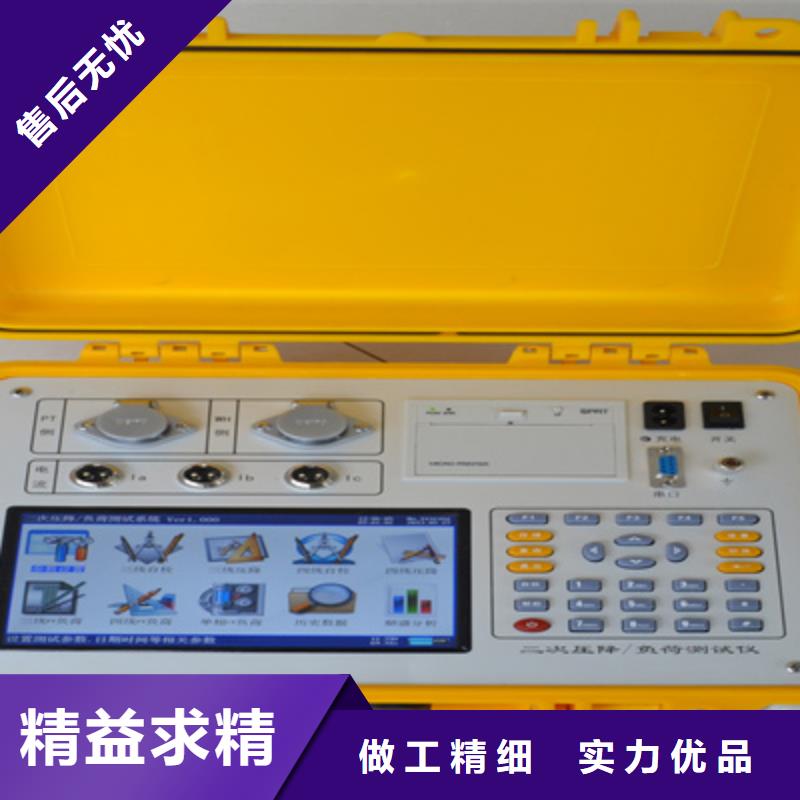

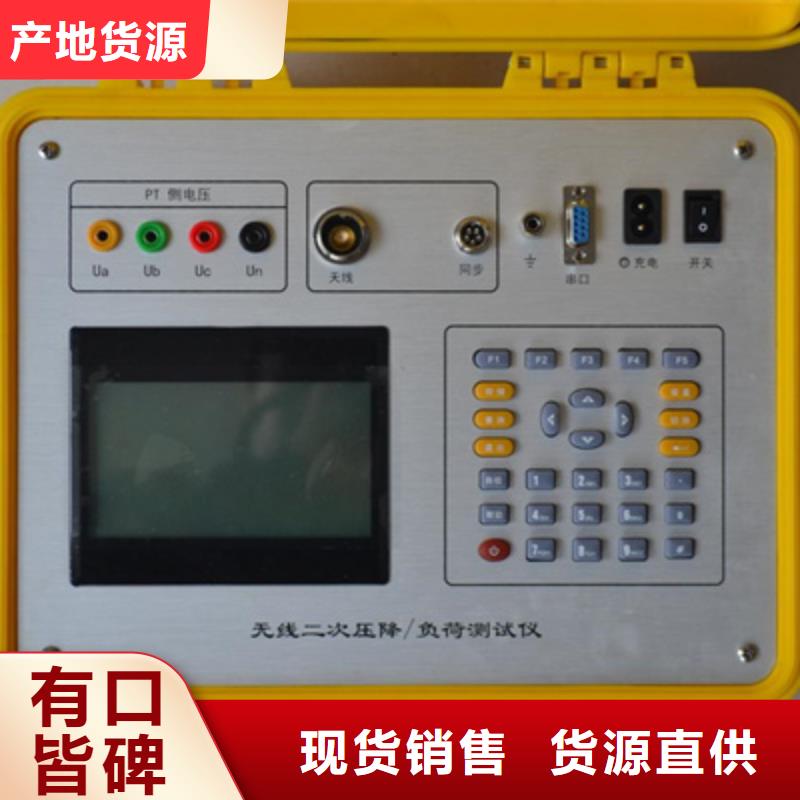

二次压降负载测试仪无线二次压降及负荷测试仪具有如下功能及特点：分布式无线同步测量伏安相位等电参数，无线同步测量六路电压幅值相位，可单相或者三相测量二次压降, 自动计算比差，角差值。单独使用可当作二次负荷在线测试仪和三相伏安相位表无需GPS，避免因天气和高楼等原因，而长时间寻星不需要在电能表侧和PT端侧之间拉设临时电缆，避免由于电缆绝缘或者操作问题造成的PT二次短路采用无线作为通信方式，避免了载波通信方式对二次测量回路的污染，影响电能计量准确性单机同时测量1至3路交流电压；单机同时测量1至3路交流电流；单机测量电压间、电流间、电压与电流间的相位；单机测量频率；单机测量功率；单机显示六角图向量；单机三相不平衡度测量具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量精度电流幅值相位测量小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。可选用无线中继器，解决地下室及屏蔽很好的室内无线通讯问题自动切换量程电压，电流采样全隔离可通过SD卡升级应用程序，测量数据可导出到SD卡。采用3.5寸彩色液晶显示屏内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作6小时（开启背光关闭功能，待机时间更长）。工业级工作温度范围: -20 ~ 50℃二、技术指标1、测量范围及误差类型测量范围单位误差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次导纳1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2个字0.01电压5 ~ 600VV0.5％ x 读数 ＋5个字0.1V电流0.001 ~ 6A(可扩展)A0.5％ x 读数 ＋5个字0.0001A有功功率0.005 ~ 3600W0.5％ x 读数(PF＝1)0.1W无功功率0.005 ~ 3600VAR0.5％ x 读数(PF＝0)0.1Var频率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°无线通讯距离： 1000米（开阔地）选用无线中继器通讯距离：2000米（开阔地）2、工作条件工作温度：-20 ~ 50℃，相对湿度：0 ~ 95％无冷凝3、电源内置3.7V/6000mAH锂电池，开背光的情况下，长连续工作10小时（开启背光关闭功能，待机时间更长）。

二次压降负载测试仪当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。表号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。

二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。
