绝缘油含气量测定仪按照下图安装所有附加设备和连接管道： 仪器后面板上有进油接口、真空泵接口、排油接头、真空泵（电源）、电源插座、保险丝座、电源开关等。a、 进油接口连接配件中的较短的一段3mm聚乙烯管，其另一端连接是接取样针筒的针筒接头；b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接；c、排油接口用配件中较短的一般3mm不锈钢管接出，另一头用一容器接排出来的废油；d、真空泵（电源）与真空泵上所带的三芯航空插头相接；e、 电源插座与配件中的电源插头相连；f、保险丝座中保险丝应在5A；g、电源开关用以控制仪器的总电源；h、针筒支架用配件中二个M3螺丝按编号固定在仪器左面的后上角M3螺纹孔中，开孔朝外向上。3、请注意仪器每次排油必须排尽，在排油程序中排油管中有气体排出证明油已排尽，如果排油时间过长或过短可以通过重新设置排油时间来达到。4、仪器在测试一个油样后，含气量结果会一直保留在显示屏幕上，如果您要做下一个油样，必须按复位键使仪器回到预备状态，显示请启动后再按启动键仪器才会执行下一测试程序。

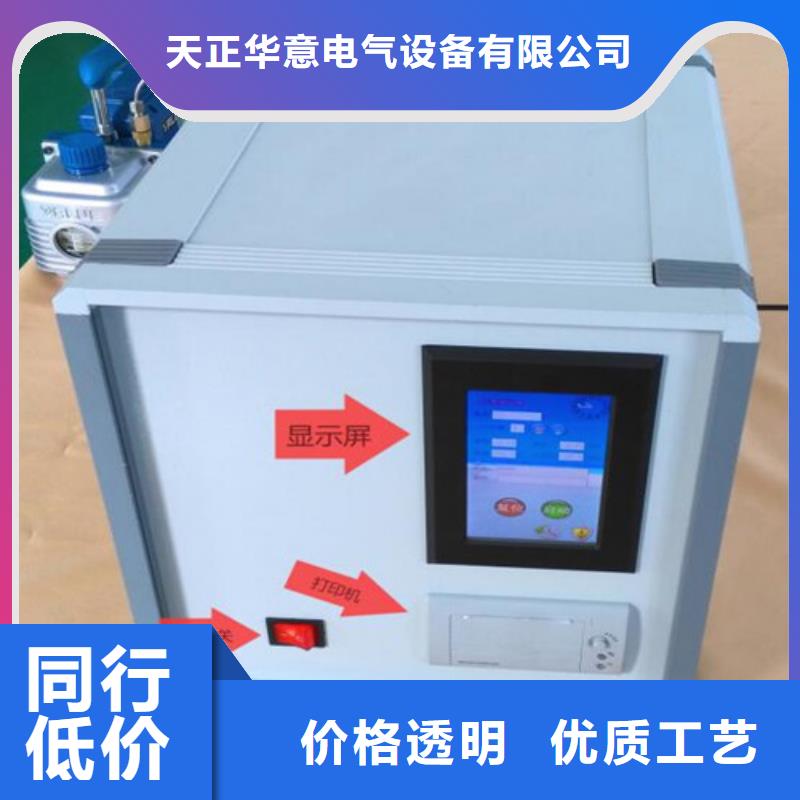

绝缘油含气量测定仪主要技术指标1、高精度电子压差传感器: 分辨率不低于0.1％。2、小检测限: 不高于0.2％。3、度:重复测定两次结果的相对误差不应超过以下数值：油中含气量（体积分数），％ 相对误差，％3.0 34、脱气室温控范围：室温以上5℃到70℃5、工作 电源： AC220V±10％ 50HZ6、体 积： 长450×宽325×高3507、重 量： 约20㎏三、整机及主要组成部分和功能1、显示系统：把所有需要显示的参数和操作情况显示在屏上。2、打印系统：按照要求打印需要打印的测试结果。3、油样定量系统：把一定量（25mL左右）的油样引入脱气系统进行脱气。4、脱气系统：采用真空型压力喷雾，电动搅拌，脱气效率高。5、数据检测处理系统；运用高精度高稳定性的差压传感器，采集脱出气体后脱气罐的内部压力与进油前的压力之间所生的压差信号，经放大，并由数据处理系统进行数据处理，然后将算出的油中的含气量体积百分比直接显示在显示屏上。6、废油收集系统：收集进入仪器的清洗和试验油样并在每次测试结束后自动排出。

绝缘油含气量测定仪仪器的安装与注意事项1、仪器开箱后，首先应按说明书的装箱单进行开箱检查，在判断仪器可能被重摔的情况下，应该打开仪器上盖进行检查，详细检查安装在前面板上的线路板和电线有无压断和脱落现象，整机线缆有无摔断，及后面板上各连接是否正常，在确认完整无损后，才可进行安装，否则应该进行恢复后在安装。2、按照下图安装所有附加设备和连接管道： 仪器后面板上有进油接口、真空泵接口、排油接头、真空泵（电源）、电源插座、保险丝座、电源开关等。a、 进油接口连接配件中的较短的一段3mm聚乙烯管，其另一端连接是接取样针筒的针筒接头；b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接；c、排油接口用配件中较短的一般3mm不锈钢管接出，另一头用一容器接排出来的废油；d、真空泵（电源）与真空泵上所带的三芯航空插头相接；e、 电源插座与配件中的电源插头相连；f、保险丝座中保险丝应在5A；g、电源开关用以控制仪器的总电源；h、针筒支架用配件中二个M3螺丝按编号固定在仪器左面的后上角M3螺纹孔中，开孔朝外向上。3、请注意仪器每次排油必须排尽，在排油程序中排油管中有气体排出证明油已排尽，如果排油时间过长或过短可以通过重新设置排油时间来达到
